社会现状

据统计，2025年全国共接报火灾84.1万起，其中因电气故障引发的火灾为25.9万起，占总数的30.8%，位居各类火灾原因之首；2024年电气火灾占比更高达32.3%。商业综合体作为集购物、餐饮、娱乐、展览、交通枢纽等多种功能于一体的大型人员密集场所，用电设备种类繁多、电气线路复杂、营业时间长、可燃物集中，是电气火灾的高发高危区域。

通过对近年来商业综合体及商场市场电气火灾事故的分析发现，主要电气故障包括：电气线路老化、绝缘层破损、受潮水浸、短路、超负荷运行、接触不良、漏电、违规使用大功率电器、闭店后未断电、配电箱及电缆井隐患、电动自行车违规充电、临时亮化灯具及LED屏超荷载等。综合近年商业场所火灾事故成因统计，电气原因引发的火灾在商业场所群死群伤火灾中占比约60%，位居直接起火原因之首。具体成因占比可归纳为：电气线路故障（含短路、老化、绝缘破损等）约40%；超负荷用电及违规使用大功率电器约20%；接触不良及连接松动约15%；漏电及保护装置失效约10%；闭店后未断电及管理缺失约8%；其他原因（如电动自行车违规充电、临时线路敷设不规范等）约7%。

重大火灾案例：

2010年11月5日，吉林商业大厦重大火灾

事故原因：大厦一层二区斯舒郎精品店仓库起火点范围内的电气线路短路引燃周边可燃物导致发生火灾。 事故损失：过火面积约15830平方米，造成19人死亡，24人受伤。

2012年6月30日，天津蓟县莱德商厦重大火灾

事故原因：商厦一层东南角中转库房内空调电源线未穿金属管保护，其导线电弧持续作用，导致线路异常温升及相间绝缘性能下降，发生相间电弧性短路，引燃周围可燃物。 事故损失：大火造成10人死亡，16人受伤。

2013年10月11日，北京喜隆多商场火灾

事故原因：商场内麦当劳甜品操作间因电动自行车蓄电池充电发生电气故障引发火灾。 事故损失：最终过火面积3800余平方米，直接财产损失1308.42万元，2名消防员牺牲。

2021年7月24日 吉林长春李氏婚纱梦想城火灾

事故原因：商场二楼”婚礼现场”摄影棚上部照明线路漏电，击穿穿线蛇皮金属管，引燃周围可燃仿真植物装饰材料所致。 事故损失：过火面积达6200平方米，事故造成15人死亡、25人受伤，直接经济损失3700余万元。

2022年6月13日，内蒙古鄂尔多斯购物中心火灾

事故原因：购物中心1号箱变引出接引至361°服装店的电缆YJV316+210芯段在经过华为智能生活馆服务中心小仓库北墙顶部位置处，短路引燃周围阻燃胶合板、电气线路等引发火灾。 事故损失：2人死亡，直接财产损失约2430万元。

系统概述

智慧用电安全监管平台是盛善电气基于窄带物联网通信NB-IoT、大数据云平台、智慧分析技术，通过电气安全监测设备，将电气安全隐患的关键参数（漏电、温度、电弧、短路…）和电力运行参数（电压、电流、功率、谐波、电力质量、电能计量等）,以及设备运行状态、预警和故障状态，通过物联网通信传输到云平台，实现电气安全隐患智能管理、远程监控、智慧分析等，用户通过Web和App方式接入应用，实现先进的智慧电气安全防控预警、智慧分析和值班运维管理等主动防控式管理。

如下图例：系统结构图

设计标准

国际标准：

IEC870（1—4）

《远动设备及系统》

国家标准：

GB/T 12505 GB/T 9386- 1988 GB/T 14394-1993 GB/T 12504-1990 GB/T50314-2000 GB50051-95 GB50054-95 GB14287.1-2014 GB14287.2-2014 GB14287.3-2014 GB14287.4-2014 GB/T26875.1-2011

《计算机软件配置管理计划规范》 《计算机软件测试文件编制规范》 《计算机软件可靠性和可维护性》 《计算机软件质量保证计划规范》 《智能建筑设计标准》 《供配电系统设计规范》 《低压配电设计规范》 《电气火灾监控系统》 《剩余电流式电气火灾监控探测器》 《测温式电气火灾监控探测器》 《故障电弧探测器》 《用户信息传输装置》

行业标准：

DL/T 634-1997 DL/T 13729-92 DL  5003-91

《基本远动任务配套标准》 《远动终端通用技术条件》 《电力系统调度自动化设计技术规程》

系统结构

技术特点

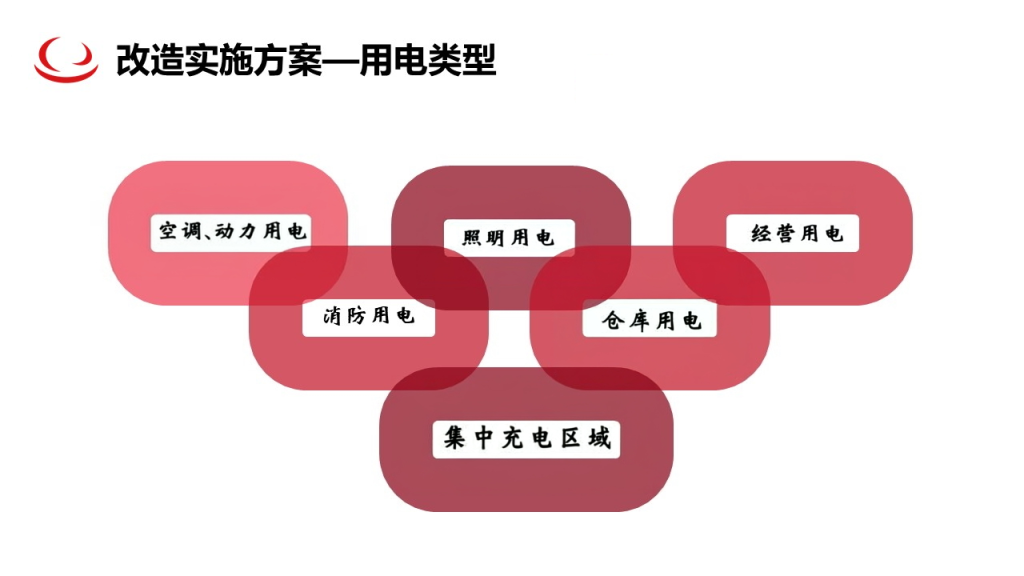

商业综合体智慧用电智能化改造方案

Ø第一段改造：针对空调、动力用电以及消防用电

1、配电箱三相回路的总回路改造：在总开关下方加装智慧用电监测装置（SDF300），用于监测总出回路是否存在漏电、温度偏高的线路危险，同时实时监测电流、电压、功率、频率、谐波和功率因素等电参量，计量电能，并实时监控设备是否存在过载、欠压、过压等故障, 通过采集柜内防雷器（浪涌保护器）的状态，判断防雷器性能是否正常，以上参数通过装置自带的NB-IoT无线通讯进行数据的实时传输。加强对动力柜（箱）电气火灾参数的总控，使其能随时保持正常运行。

2、配电箱各出线回路改造：“三相出线回路” 开关下端加装智慧用电监测装置（SDF300），独立监测所接负载的用电回路中的漏电、温度的电气安全数据，同时独立计量此负载的用电能耗。“单相出线回路”开关下端加装故障电弧探测器（SDF400），实时监测用电回路中因绝缘老化/破损、环境、安装使用不规范等因素造成的故障电弧、漏电、超温等电气安全参数，并通过对回路的电流、电压、负载的监控，时刻监控线路的过载情况。可根据设备运作情况远程控制用电回路的分合，精准分析负载的能耗以及利用率，利于延长设备的使用寿命，便于后期的运维管理，多方面保证设备的用电的安全性。

3、配电回路中重要负载或负载设备处于易燃易爆等高危区域的针对性改造：在此类回路开关下端加装电气防火限流式保护器SDF500，在短路的瞬间150微秒内限流，短路处无火花产生，避免因短路瞬间造成的火花点燃周边易燃物质而造成的火灾。同时还可以对漏电、超温、过载、过压等故障进行报警输出，给危险区域以及对用电安全要求极高的区域做到了全面保护。

Ø第二段改造：针对照明用电（含正常照明、LOGO灯牌、故障照明）

1、照明配电箱三相回路的总回路改造：总开关下端加装智慧用电监测装置（SDF300），用于监测总回路中电气消防参数（漏电电 流、温度）、电力参数（如：电流、电压、功率、频率和功率因素等电参量）、计量回路中的有功电能及无功电能 ,以及防雷器（浪涌保护器）的状态，并通过装置自带的NB-IoT无线通讯进行数据的实时传输。便于为照明总能耗数据分析提供有效、准确的数据。

2、照明配电箱各分回路改造：根据商业综合体照明用电的特性（如高大空间上方的照明设备、建筑外立面上的灯牌等，因离地距离高，不便于线路检修），在各单相出线回路的开关下端，均独立加装故障电弧探测器（SDF400），用于监测单相用电回路中的故障电弧、漏电、温度的电气安全数据。通过对回路的电流、电压、负载的监控，时刻监控线路的过载情况，以便及时发现因线路或设施老化、接触不良、使用不规范等产生故障电弧、漏电从而导致的火灾，迅速定位，并可根据实际情况远程控制用电回路的分断，迅速切断危险源，从多维度提升照明类设备的用电安全性。

Ø第三段改造：针对经营用电（如商铺、小型储藏室、值班室、员工休息室等区域的用电）

1、各区的配电总箱总回路改造：根据此次部分的用电特性，负载类型繁多，在各区的配电总箱的总开关下方，加装智慧用电监测装置（SDF300），用于监测区域总回路中电气消防参数（漏电电 流、温度）、电力参数（如：电流、电压、功率、频率和功率因素等电参量）、计量回路中的有功电能及无功电能 ,以及防雷器（浪涌保护器）的状态，并通过装置自带的NB-IoT无线通讯进行数据的实时传输。便于为商业综合体整体能耗数据及各出租商铺的独立能耗数据分析提供有效、准确的数据。

2、各区域PZ30终端组合式配电箱（特别是照明插座回路），独立加装智慧用电模块（SDF620），用于对各个单相用电回路独立实时监控回路中的故障电弧、漏电、温度等电气安全数据。同时完成对线路中过载、过压、欠压等的报警，在故障产生时可实现远程控制各回路的分断情况，不影响其他用电回路的正常使用。以便及时发现因线路或设施老化、接触不良等产生故障电弧、漏电从而导致的火灾，迅速定位，及时处置火灾风险。

Ø第四段改造：针对仓库用电

针对库房终端箱进行重点监控，及时发现故障并迅速切断电源，从而达到电气安全的保护。

A、在终端箱的总空开下方做第一级保护，加装智慧用电监测装置（SDF300），专门用于监测总进线回路中电流、电压、功率、频率和功率因素等，并计量回路中的有功电能及无功电能 , 实时监控整库房的用电状态以及能耗数据，并通过装置的NB-IoT无线通讯进行数据的实时传输。

B、在终端箱的各分回路的开关下方做第二级保护特色保护，电气防火限流式保护器SDF500,通过此设备特色的短路保护功能，在150微秒内迅速限流，让短路瞬间无火花产生，不会点燃周边的易燃物，从而避免火灾的发生。同时采集回路中漏电、温度、电流、电压、功率等参数，来迅速判断线路是否有过载、接触不良等故障，并在发生故障是断开回路，多维度确保仓库的安全性。

Ø第五段改造：针对集中充电区域（如电动自行车、电动汽车、电动叉车的集中充电区域及回路）

在相应区域的配电箱/出线回路中，在配电箱总开关下端出线回路上安装电气防火限流式保护器SDF500, 通过此设备特色的短路保护功能，当区域内任何回路出现短路状况，可在150微秒内迅速限流，让短路瞬间无火花产生，不会点燃周边的易燃物，从而避免火灾的发生。同时实时监测电流、电压、功率、频率、谐波和功率因素等电参量，计量充电区域消耗的电能总和，并实时监控是否存在过载、欠压、过压等故障, 通过装置自带的NB-IoT无线通讯进行数据的实时传输。多维度确保充电区域用电的安全性。

针对分散的电动自行车充电回路，可安装双位式智能电动自行车充电防火插座（SDF108),通过设备上二维码，进行自主微信扫码充电，在进行充电过程中可通过微信小程序实时远程关注电瓶车的充电状态，如果在充电过程中出现欠压、过压、过载、漏电、过充、短路等电气故障，智能防火插座可自主进行报警/断电处理，不影响其他负载回路的正常使用，管理部门可通过PC端对区域内各充电插座进行实时监控与能耗数据统计。

功能展示

能耗监控:

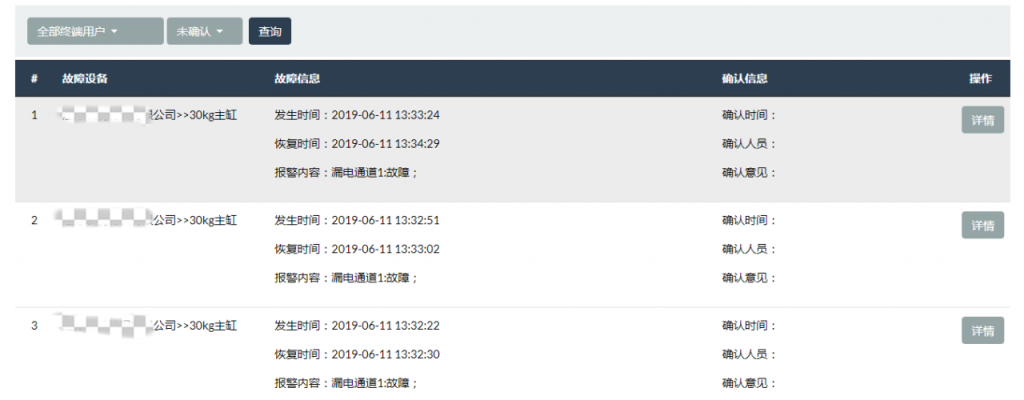

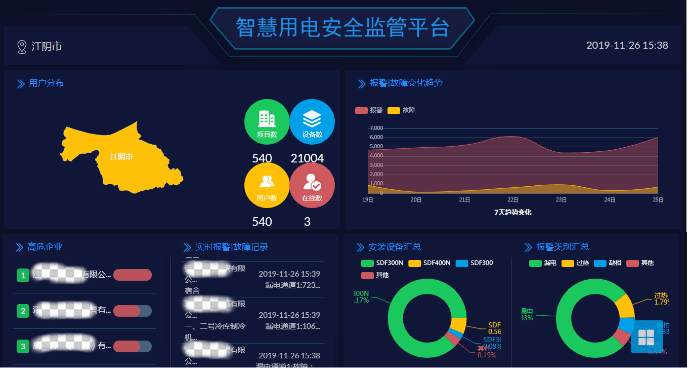

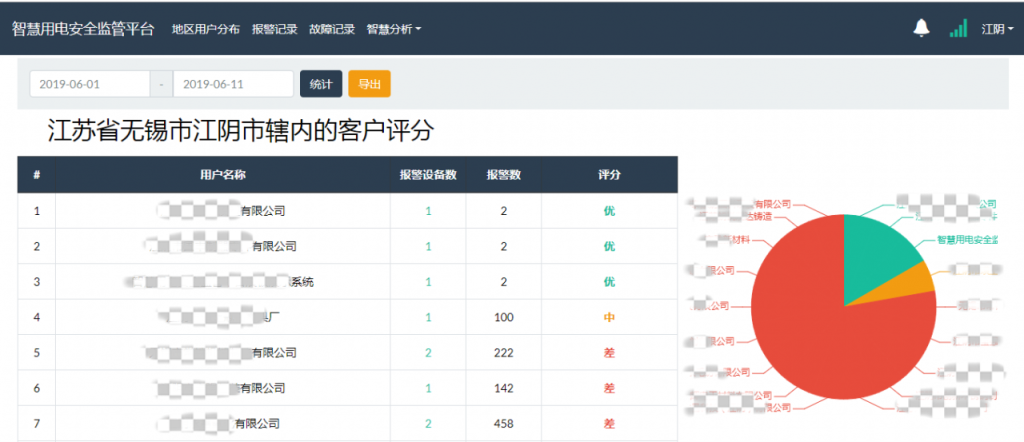

用电安全为平台账户进入后呈现的首页内容。本功能模块内容包括“地区用户分布”、“报警记录”、“故障记录”、“智慧分析”、“用户评分”等模块具体如下图所示：

能耗监控:

本功能模块内容包括“本月及年度能耗概况”、“分项能耗占比统计”、“分区域或机构部门能耗占比、“实时总能耗曲线”。用户可以快速设定要进行能耗监控的区域、机构或回路进行在未来某个时期的能耗总量、能耗占比和周期性能耗曲线进行监测，方便用户对能耗异常情况进行跟踪分析

数据查询：

通过本功能模块，用户可以快速按区域、机构或回路进行历史的能耗数据、能耗明细、电流数据、安全用电数据或系统其他数据查询，方便用户对能耗数据进行统计分析与管理。具体如下图所示，数据查询模块：

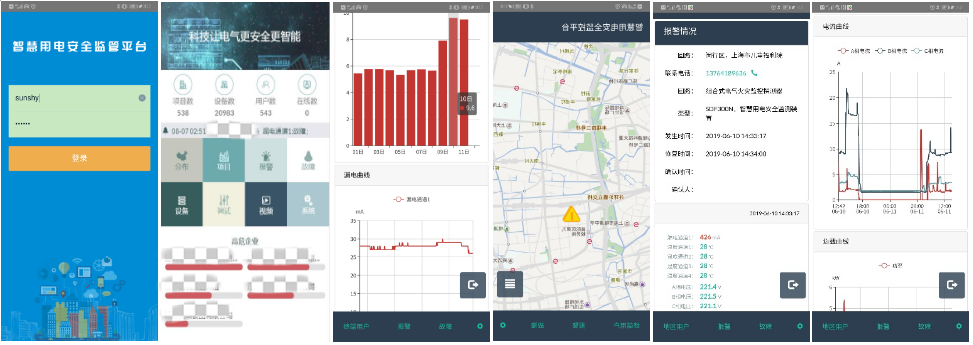

手机APP界面
