社会现状

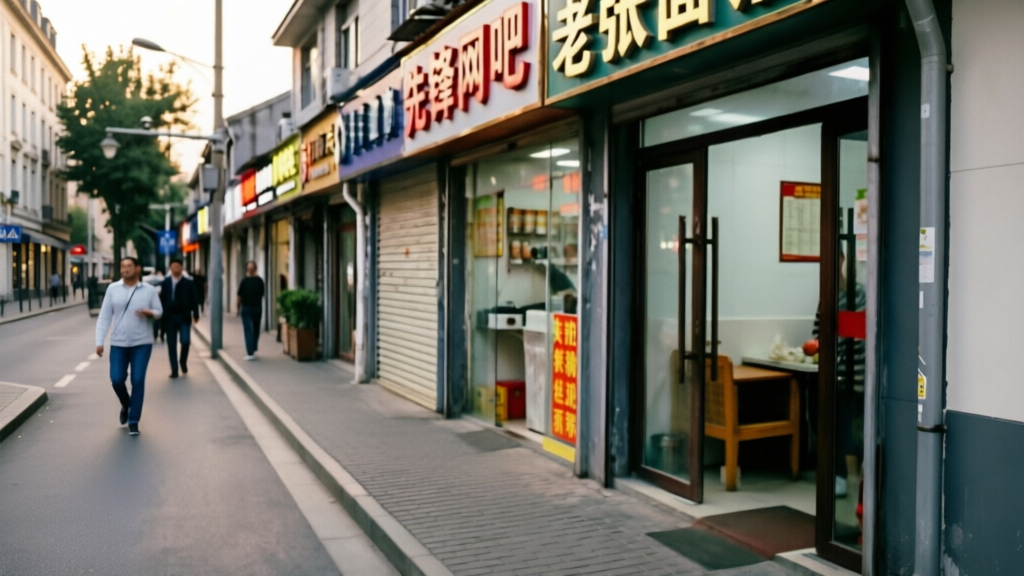

“九小场所”是基层消防安全治理中的常用管理分类，泛指除消防安全重点单位以外，规模较小、人员相对集中、消防管理容易被忽视的九类小型生产、经营、服务类场所。由于其点多面广、规模较小，但内部易燃可燃物多，且用火、用电、用气频繁，加之部分场所由居民住宅改造，先天耐火等级低，一旦起火，火势蔓延快、有毒烟气大，人员疏散极为困难。

“九小场所”普遍存在单体规模小、经营人手少、一人兼多职、人员流动性强等特点，经营者往往消防安全意识淡薄，普遍存在“重经营、轻安全”的思想，日常隐患排查与整改往往流于形式；加之经营者常违规改变房屋用途、私拉乱接电线或堵塞疏散通道，导致隐患顽固。所以单纯寄希望于提高经营者的安全意识、加强巡视来解决电气安全问题很难尽如人意，而采用传统的电气安全监测系统又存在资金投入大、难以落地的缺陷。因此，一套“投入小、见效快、能提前预警、能快速处置、能全程跟踪”的电气火灾防治方案，对于“九小场所”的经营者和监管者来说就很有实际意义。

系统概述

盛善电气自主研发的智慧用电安全监管平台，综合运用了物联网、云计算、大数据、移动互联网等新兴信息技术，采用智能终端设备对用电回路进行不间断的数据采集、跟踪及分析统计，将用电质量和电气安全数据实时传送至平台，利用大数据技术将人防、物防、技防高度融合，实现物联监控、智能管理、—键调度、分析预警四大功能。利用全时段、全角度监控用电设备，让“数据”说话，工作任务自动下达、检查巡查自动记录、隐患整改自动跟踪、工作绩效自动考评，开启智能”指挥“，火警信息早期预警推送，平台分析“研判”，运用“云计算“技术，远程智能监管，通过公共服务APP, 精准提示送达，大大提高电气火灾隐患、故障的处理效率。

设计标准

国际标准：

IEC870（1—4）

《远动设备及系统》

国家标准：

GB/T 12505 GB/T 9386- 1988 GB/T 14394-1993 GB/T 12504-1990 GB/T50314-2000 GB50051-95 GB50054-95 GB14287.1-2014 GB14287.2-2014 GB14287.3-2014 GB14287.4-2014 GB/T26875.1-2011

《计算机软件配置管理计划规范》 《计算机软件测试文件编制规范》 《计算机软件可靠性和可维护性》 《计算机软件质量保证计划规范》 《智能建筑设计标准》 《供配电系统设计规范》 《低压配电设计规范》 《电气火灾监控系统》 《剩余电流式电气火灾监控探测器》 《测温式电气火灾监控探测器》 《故障电弧探测器》 《用户信息传输装置》

行业标准：

DL/T 634-1997 DL/T 13729-92 DL  5003-91

《基本远动任务配套标准》 《远动终端通用技术条件》 《电力系统调度自动化设计技术规程》

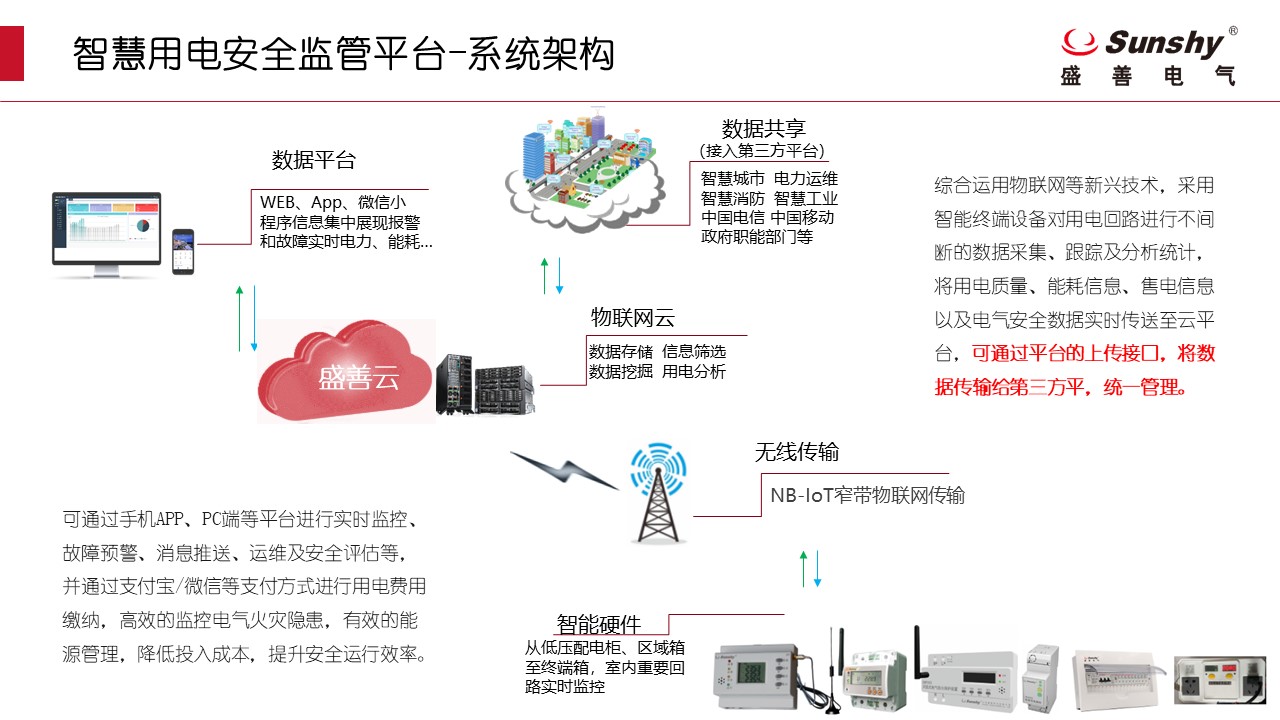

系统结构

改造区域—“九小场所”内配电箱

Ø前端改造：增设前端“哨兵”

在“九小场所”内一般均有单独的配电箱，用于为本场所内各类用电设备集中配电，配电箱内往往三相和单相回路兼有。针对这种情况，我们可以在其回路的空开下端加装电气综合监控装置（SDF300），用于实时监控总用电回路的电气安全以及能耗情况，确认是否存在漏电、温度偏高的线路危险，同时实时监测电流、电压、功率、频率和功率因素等电参量，计量电能，并实时监控设备是否存在过载、欠压、过压等故障, 通过装置自带的NB-IoT无线通讯进行数据的实时传输。加强对设备用电安全的监管。

Ø后端改造：配备云端“大脑”

前端设备采集的数据，实时传到智慧消防云平台，平台的大模型算法对数据进行分析处理，判断电气系统当前是“正常用电”还是存在“隐患前兆”，可以有效避免误报、漏报。一旦发现异常情况，比如小作坊的机器过载、小超市的插座漏电，平台就会生成实时预警，同时给经营者和监督者发送告警通知，经营者和监督者能在电脑、手机、移动终端上查看详细信息，及时定位、排查故障，避免小患酿成大祸。

Ø改造特点：花小钱办大事

这种专为“九小场所”设计的无线终端监测+云平台分析预警+线上线下协同治理的方案，经营者只需要投入少量资金，无需额外配备人手，也不需要懂得专业的电气知识，即可实现电气火灾的预防治理，这种低成本、易上手、部署快的改造方案，显然更适合“九小场所”小本经营的从业者。

技术特点

●用电安全智能终端

用电安全智能终端应用于400V低压配电系统中，安装于配电柜或终端配电箱内，实时采集电气线路及设备相关参数（剩余电流、电流、温度、电压、有功功率、有功电能、故障报警等）的数据，并通过无线方式把数据发给云端数据中心。

●用电安全监管平台

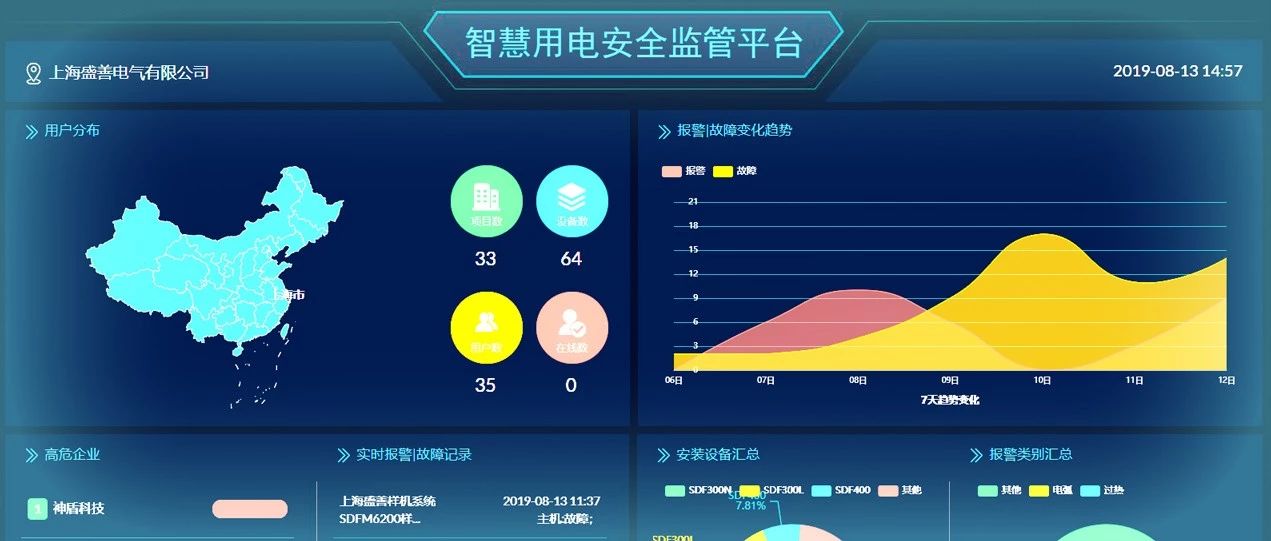

用电安全监管平台是提供电气火灾隐患参数远程监测、隐患分析与监管、故障警示、在线查询电气线路实时数据、历史数据、报警日志和统计信息，进行隐患“体检“、隐患排查整改、日常巡检等服务，为政府各级监管部门提供管控城市电气火灾的分析报告，实现电气火灾隐患的风险评估。

●用电质量管理平台

用电质量管理平台是提供电参量的远程监测、能耗／能效信息统计与管理、历史能耗数据对比与分析、电能质量与谐波监测、分析等功能，以客观综合能源数据为依据，为工业单位和企事业单位提供成熟、有效、使用方便的能耗监测管理的整体管控解决方案。

●云平台服务

通过云平台服务、云计算技术、移动互联网技术实现用电安全及节能数据的多维度、全方位的分析及处理，并实现从现场到云端，从云端到用户端的高效传输，从而达到用户对电气安全隐患和节能数据的远程精准定位和掌控，达到用电情况透明化、安全隐患曝光化。

●移动APP

通过APP可以轻松的实现对各项目站点运行情况的实时数据查看，对故障电气线路远程检测，同时还可提供绩效分析，生产报表等服务。

●维保服务

专业的技术服务团队在线维护用电安全，随时为您解惑答疑。通过网络或电话不能解决的，你还可要求本地化的技术服务团队进行现场服务。

功能展示

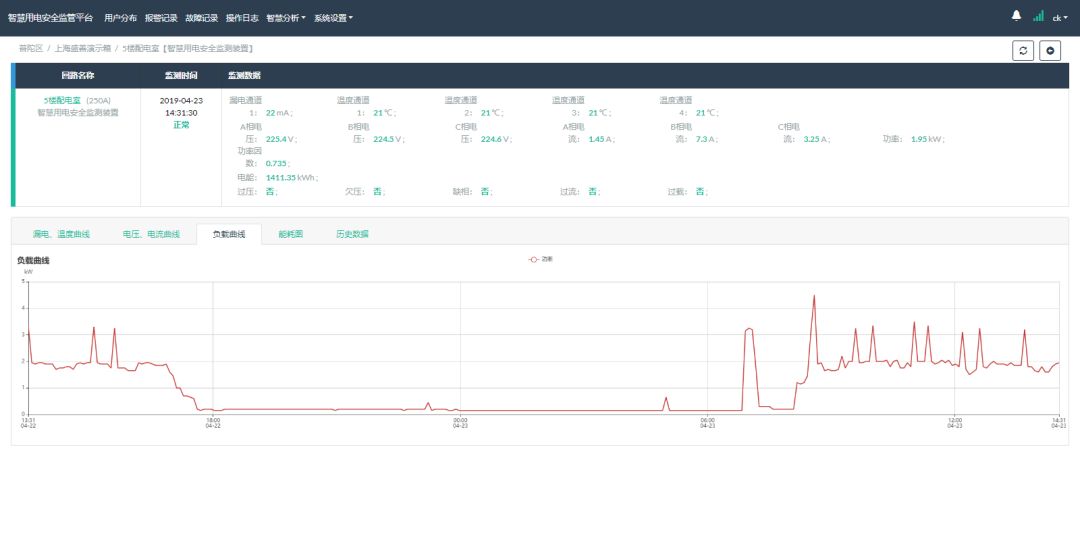

1、实时监控电气线路运行电力参数以及电气安全参数(如：漏电、温度、故障电弧、电流、电压等），实现早早期迅速发现电气安全隐患，将电气火灾扼杀在萌芽中。

2、基于系统平台，为管理部门提供制度化、流程化的电气火灾综合治理平台与风险评价指标体系。

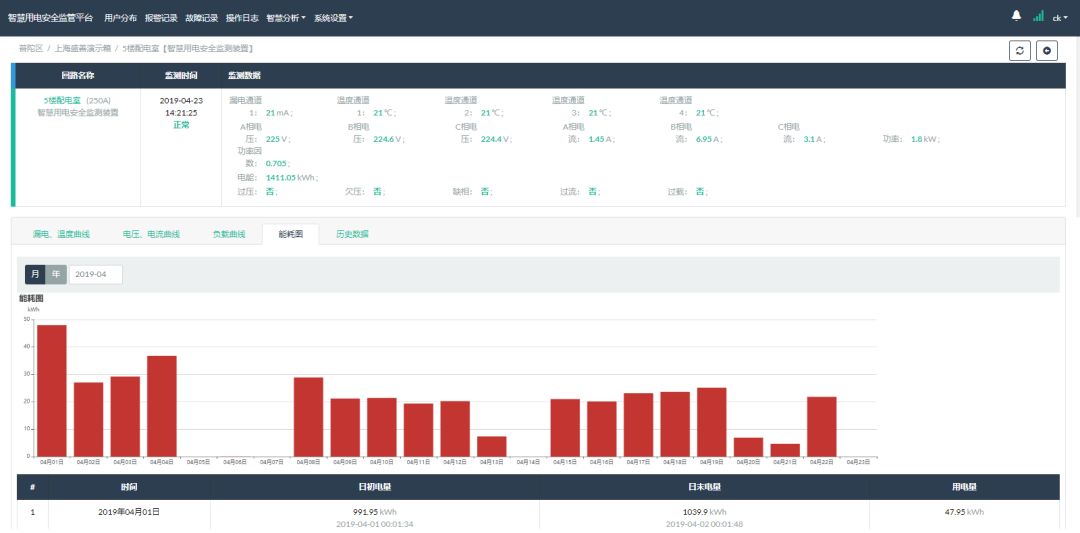

3、通过系统对电气回路的能耗数据精确分析，为管理部门提供能耗管理与实时电费账单统计、分析与查询功能。从而实现节能减排的目标，提升智慧用电安全管理水平。
